Mendesign Meja Dengan AutoCad

Posted by Unknown 5/06/2013 1 comment

Berikut langkah - langkah cara membuatnya :
(NB. Setiap melanjutkan ke perintah (Command ) yang lain, tekan Enter )

1. Buatlah rancangan persegi panjang, ketikkan perintah berikut :

Rec
8,20
@30,15
(Tekan Enter)

Fillet
R
2
P
Klik Objek "A" (Seperti gambar dibawah)

2. Buatlah empat buah lingkaran, ketikkan perintah berikut :

C
10,22
1

C
10,33
1

C
36,33
1

C
36,22
1

3. Buatlah garis PolyLine, ketikkan perintah berikut :

PL
10,22
@11<90 li="">
@26<0 li="">
@11<270 li="">
C

4. Aktifkan objek 3 Dimensi, ketikkan perintah berikut :

Vpoint
R
230
20

5. Tebalkan gasris sebagai permukaan meja, ketikkan perintah berikut :

Ext
Klik objek "B" (Seperti gambar dibawah)
2

6. Tinggikan keempat objek lingkaran sebagai kaki meja, ketikkan perintah berikut :

Ext
Klik Objek "C","D","E" dan "F" (Seperti gambar dibawah)
-10

7. Buatlah 4 buah lingkaran luar sebagai alas kaki meja, ketikkan perintah berikut :

C
10,22
1.5

C
10,33
1.5

C
36,33
1.5

C
36,22
1.5

8. Pindahkan objek lingkaran luar, sehingga tepat berada dibawah kaki meja, ketikkan perintah berikut :

Change
Klik keempat objek lingkaran luar
P
E
-10
(Tekan Enter 2 kali)

9. Tebalkan garis alas kaki meja, ketikkan perintah berikut :

Ext
Klik objek "G","H","I" dan "J" (Seperti gambar dibawah)
0.5

10. Tingikan objek Polyline sebagai penyangga meja, ketikkan perintah berikut :

Ext
Klik Objek "K" (Seperti gambar dibawah)
-2

11. Aktifkan fitur OSNAP untuk menambah fitur Midpoint, ketikkan perintah berikut :

OSNAP
(Tekan Enter) Maka akan muncul tampilan sebagai gmbar berikut. Beri tanda centang pada "Midpoint" lalu klik OK. Jika sudah abaikan saja

12. Buatlah objek Polyline sebagai alas permukaan meja, ketikkan perintah berikut :

PL
8,27.5,2
Klik pada Midpoint titik "L","M","N" dan "O" (Seperti gambar dibawah)

13. Tebalkan garis Polyline tersebut sehingga tampak seperti kain alas permukaan meja, ketikkan perintah berikut :

Ext
Klik pada objek "P" (Seperti gambar dibawah)
0.5

14. Buatlah objek Polyline sebagai tiang tengah antara kaki meja yang satu dengan yang lain, ketikkan perintah berikut :

PL
Klik pada Endpoint titik "Q","R","S" dan "T" (Seperti gambar dibawah)

Selanjutnya ketikkan perintah berikut :

Change
Klik pada objek Polyline yang baru dibuat tersebut
P
E
-3
(Tekan Enter 2 kali)

Ext
Klik objek Poyline tersebut
0.5

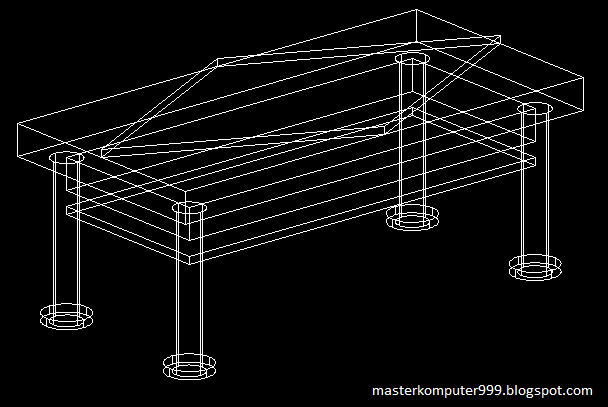

Sehingga akan terlihat seperti gambar dibawah :

Sampai disini tahap mendesign meja telah selesai, untuk mempercantik hasil design meja tersebut maka tambahkan warna yang sesuai. Lakukan langkah - langkah berikut :
